Belajar Menggambar Penampang Pondasi Dengan Autocad

Seperti yang telah di jelaskan sebelumnya bahwa AutoCAD adalah software yang berfungsi untuk menggambar grafis,maka kali ini kita mencoba untuk belajar menggambar pondasi rumah sederhana. Kita asumsikan bahwa kita sudah bisa menjalankan AutoCAD meskipun baru bisa menggambar garis saja.

Untuk lebih menyingkat waktu langsung saja kita ikuti  langkah-langkahnya sebagai berikut:

• Silahkan buka program autocad anda,kita akan menggambar penampang pondasi.

• Kita asumsikan bahwa lebar penampang pondasi bawah adalah 80 cm,lebar atas 40 cm dan tinggi pondasi 80 cm. Menggunakan skala 1:100

• Ketik LINE pada command line,tekan enter

• Ketik (0,0) enter

• Ketik @ (0.80,0) enter.  ( 0.80 berasal dari lebar pondasi bawah di bagi skala => 80:100 = 0.80 )

• ketik @ (-0.20,0.80) enter

• ketik @ (-0.40,0) enter ( 0.40 berasal dari lebar pondasi atas di bagi skala)

• ketik @ (-0.20,-0.80) enter

• enter

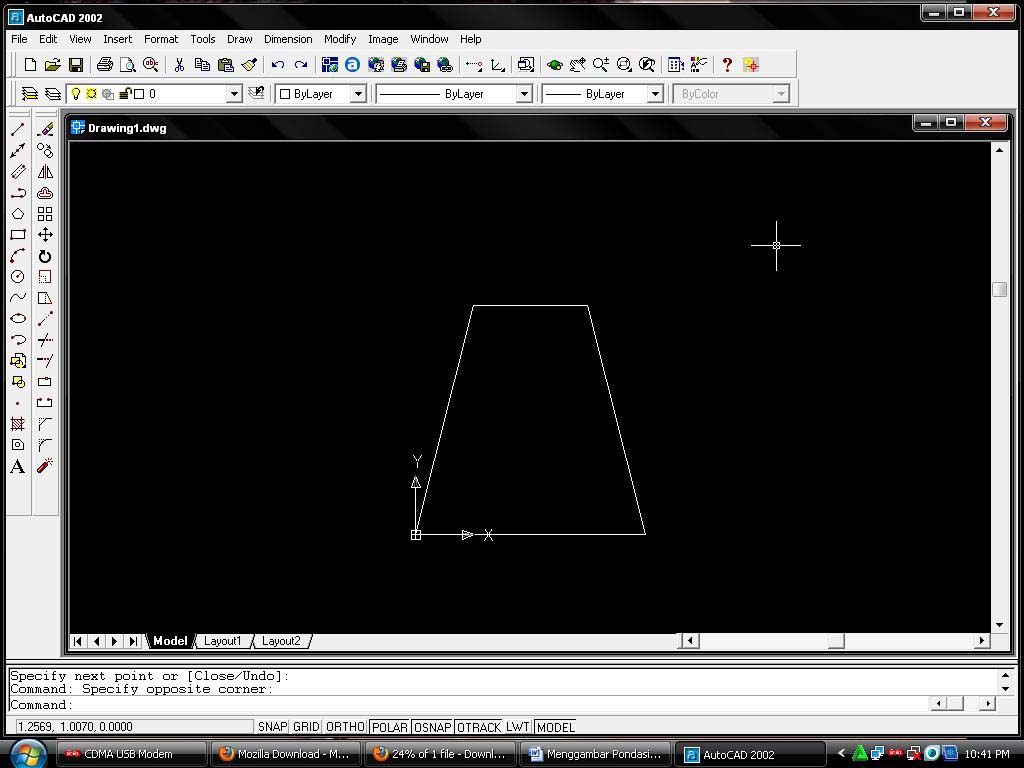

Nah sekarang sudah jadi gambar penampang pondasi untuk rumah sederhana. Proses ini menggunakan koordinat Cartesius karena mudah di pahami. Setelah memahami cara menggambar penampang pondasi dengan Autocad kita akan lanjutkan untuk menggambar denah rumah sederhana dengan Autocad tapi dalam postingan berikutnya... sedikit-sedikit dulu biar ga bingung.... sekedar info jika pompa air anda bermasalah, ini jangan di kunjungi..
